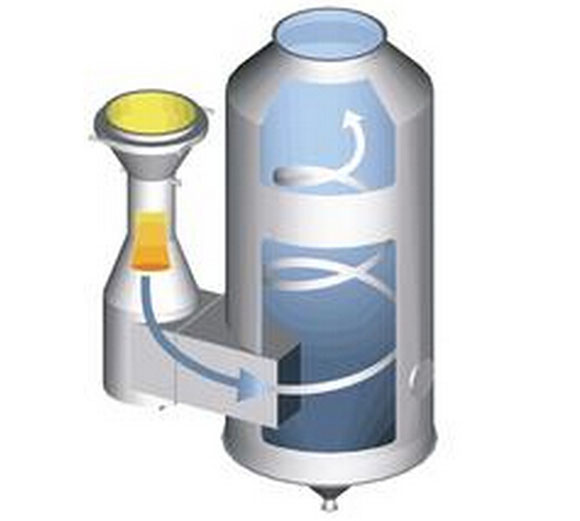

喷淋泡沫塔在锅炉烟气的处理工作原理是喷淋泡沫塔采用切向进风 ,使气流旋转上升。在烟气入口上方布置1层或2层螺旋喷嘴组合层 ,喷嘴层上方为多孔泡沫塔板层,塔板上设喷淋布水器。较大粒径 的烟尘受离心力的作用产生附壁效应与塔板布下的水幕汇合,流到 塔底排出。烟气继续在塔体内上升,先经2层雾化喷嘴洗涤、吸收 而脱除部分细颗粒烟尘和SO2,烟气上升再经2层泡沫塔板,布满吸 收液的多孔板鼓泡形成有巨大液膜表面积的泡沫层,同时塔板上具 有极大液膜表面积的气雾,烟尘在此阶段亦发生扩散作用,从而进 一步去除细颗粒烟尘和脱掉SO2,最终达到高的除尘脱硫效率,除 尘效率:96—98%(烟气黑度≤1级);脱硫效率:≥85%;脱硫塔 阻力:1200Pa;气液比:1—2L/m3。
废气处理设备喷淋泡沫塔
废气处理设备的技术特点:
1.脱硫除尘一体化,设备占地面积小,节省投资;
2.烟气经离心、喷雾、泡沫相结合的多层次净化,脱硫效率高;
3.气液比低,节省能量和水资源,降低运行费用;
4.设备结构新颖、防腐层耐用、制造、操作及维护简单方便;
5.脱硫流程简单、排渣顺畅、渣水沉淀过滤干净、调控运行可靠;
6.可模块化程度高,增加PLC等自控配套设施可实现无人值守运行 。
喷淋泡沫塔废气治理设备根据离心、喷雾、泡沫相结合的多级净化 原理,将二级喷雾洗涤同二级泡沫层脱硫除尘相互结合,优势互补 ,充分发挥这2种除尘及脱硫单元的功能,做到除尘粒径由粗到细 ,脱硫功能由中效到高效的逐段按序完成,从而保证脱硫除尘器的 优良工况和性能。
