废气再循环技术是控制氮氧化合物排放的主要措施，它是将汽车排出的一部分废气重新引入发动机进气系统，与混合气一起再进入气缸燃烧。所谓废气再循环是在保证内燃机动力性不降低的前提下，根据内燃机的温度及负荷大小将发动机排出的废气的一部份再送回进气管，和新鲜空气或新鲜混合气混合后再次进入气缸参加燃烧,使燃烧反应的速度减慢，从而降低NOx的排放量,是控制反应的速度减慢，从而降低NOx的排放量,得到控制。

　　废气再循环设备的工作原理是数控式EGR阀安装在右排气歧管上，其作用是独立地对再循环到发动机的废气量进行准确的控制。EGR阀通过3个孔径递增的计量孔控制从排气歧管流回进气歧管的废气量，以产生7种不同流量的组合。每个计量孔都由1个电磁阀和针阀组成。EGR阀通常在下列条件下开启：1.发动机暖机运转。2.转速超过怠速。ECM根据发动机冷却水温传感器、节气门位置传感器和空气流量传感器来控制EGR系统。当发动机超过一定的转速、负荷及达到一定的温度时，ECU控制少部分废气参与再循环，而且，参与再循环的废气量根据发动机转速、负荷、温度及废气温度的不同而不同，以达到废气中的NOX最低。

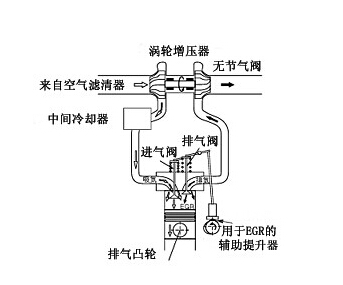

废气治理设备废气再循环系统结构

　　注意：过大的重叠角会使发动机燃烧不稳定、失火并使HC排放量增加等，因此在确定配气相位重叠角时必须对动力性、经济性和排放性能进行综合考虑。

　　从上面我们可以看出废气处理设备废气再循环系统常用的控制方式有温控真空式、真空背压式、真空电磁式、电磁阀式等。随着电子技术在汽车上的广泛使用，现代汽车大多采用电子控制的废气再循环阀。
